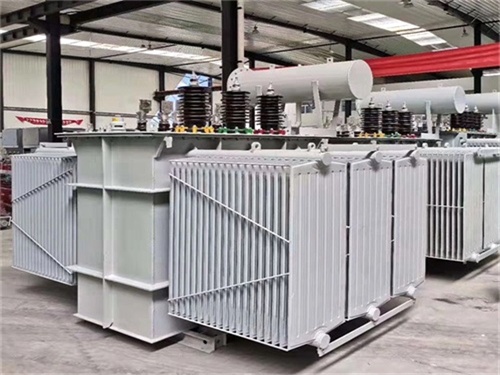

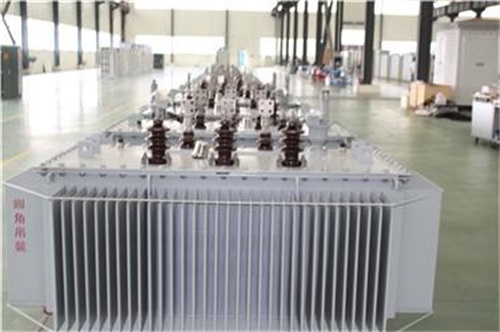

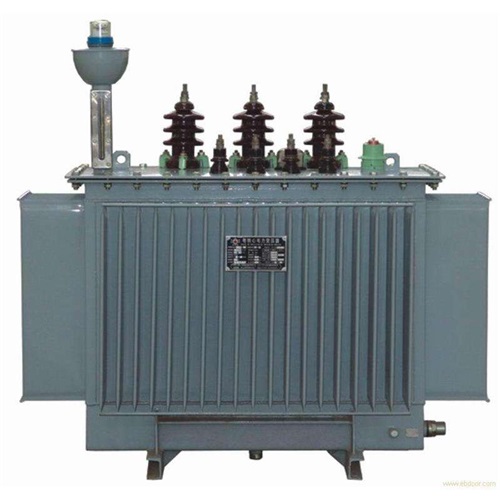

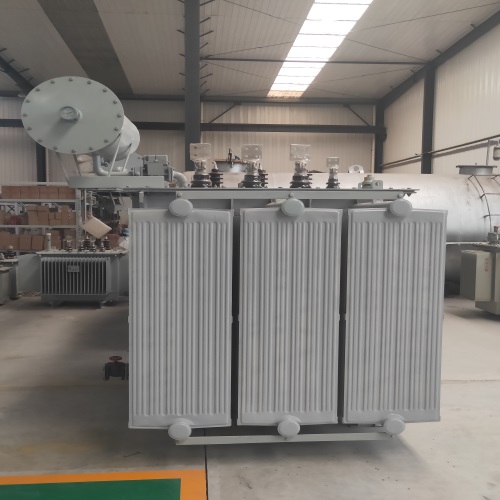

　　S20-10000KVA油浸式變壓器全面解析

　　S20-10000KVA油浸式變壓器是大型工業、商業及電網中的核心設備，其性能、安裝與運維直接影響供電可靠性和經濟性。以下從技術參數、安裝要求、運維要點及經濟性分析展開，提供專業指導。

　　一、核心性能參數

　　關鍵優勢：

　　能效提升：S20級比S11級空載損耗降低30%，負載損耗降低15%，符合國家一級能效標準(GB 20052-2020)。

　　環保性：采用植物絕緣油(可選)，生物降解率>97%，降低環境風險。

　　可靠性：全密封結構，減少氧氣接觸，延長絕緣壽命至25年以上。

　　二、安裝空間與距離要求

　　S20-10000KVA變壓器體積較大(約長3.5m×寬2.2m×高3m)，需嚴格規劃安裝空間：

　　典型布局示例：

　　戶外獨立安裝：變壓器基礎高出地面0.5米，四周設圍欄(距變壓器≥1米)，操作通道兩側各2米。

　　室內配電房：采用防火墻分隔，變壓器室門寬≥1.5米(滿足設備搬運)，頂部設排風百葉。

　　三、運維關鍵要點

　　日常監測

　　油溫監控：繞組熱點溫度≤95℃(通過油溫推算)，油頂層溫度≤85℃。

　　油位檢查：每月記錄油位計讀數，低油位時需補油(同型號絕緣油)。

　　噪音監測：運行噪音≤65dB(距變壓器1米處)，異常噪音可能預示鐵芯松動。

　　預防性試驗

1. 試驗項目	周期	標準值	意義
   絕緣電阻測試	3年	≥1000MΩ（2500V兆歐表）	評估絕緣老化程度。
   直流電阻測試	3年	不平衡率≤2%（三相）	檢測繞組焊接或接觸不良。
   介質損耗測試	3年	tanδ≤0.5%（20℃）	發現絕緣受潮或劣化。
   油色譜分析	1年	H?≤150ppm，C?H?=0	診斷局部放電或過熱故障。

   　　故障處理

   　　油溫異常升高：檢查負載是否超限、冷卻系統是否故障、鐵芯多點接地。

   　　輕瓦斯報警：立即取油樣分析，可能存在局部放電或輕微過熱。

   　　重瓦斯跳閘：禁止直接送電，需吊芯檢查繞組是否變形或短路。

   　　四、經濟性分析

   　　初始投資

   　　設備成本：約80萬~120萬元(含運輸、安裝)。

   　　配套設施：事故油池、防火墻、電纜溝等額外增加20萬~30萬元。

   　　運行成本

   　　能耗成本：按年負載率60%計算，年損耗電費約28萬元(電價0.6元/kWh)。

   　　維護成本：年常規維護費用約5萬元(含油樣檢測、緊固件檢查)。

   　　壽命周期成本(LCC)：S20級比S11級節省約15%~20%的LCC。

   　　節能效益

   　　與S11級對比，S20級年節電約5萬~8萬度，5年內可收回能效升級成本。

   　　五、選型與配置建議

   　　電壓等級選擇

   　　10kV：適用于城市配網或短距離供電(如工業園區)。

   　　35kV：適用于長距離輸電或高電壓等級電網接入(如風電場升壓站)。

   　　冷卻方式升級

   　　負載率≥70%：建議采用ONAF(強迫油循環風冷)，降低油溫10℃~15℃。

   　　極端環境：高原地區(海拔>1000米)需降容使用或增強散熱。

   　　智能化配置

   　　在線監測系統：加裝油溫、局放、鐵芯接地電流傳感器，實現遠程預警。

   　　智能斷路器：與變壓器保護裝置聯動，快速切除故障。

   　　六、總結與推薦

   　　適用場景

   　　高負載工業用戶：如鋼鐵廠、化工廠(需24小時連續供電)。

   　　大型商業綜合體：如購物中心、寫字樓(需一級能效降低運營成本)。

   　　新能源電站：如光伏、風電升壓站(需高短路阻抗匹配電網)。

   　　關鍵決策點

   　　能效優先：選擇S20級，長期節省電費。

   　　安全冗余：嚴格遵守安裝距離，配置事故油池和防火墻。

   　　運維便捷：預留操作通道，安裝智能監測設備。

   　　推薦配置

   　　基礎型：S20-10000KVA/10kV + ONAN冷卻 + 常規保護。

   　　增強型：S20-10000KVA/35kV + ONAF冷卻 + 在線監測 + 智能斷路器。

   　　結論：S20-10000KVA變壓器是大型供電系統的核心設備，需通過科學選型、規范安裝和智能運維實現高效、安全運行。用戶應結合負載特性、環境條件和能效目標，制定最優配置方案。
