干式電力變壓器安裝環節
干式電力變壓器安裝需遵循“基礎達標→設備就位→接線規范→檢測驗收”的核心流程,每個環節需嚴格把控精度與安全,確保設備后期穩定運行。
1. 前期準備:安裝前的2項核心確認
正式安裝前需完成基礎驗收與設備檢查,避免因前期問題導致返工。
基礎驗收
1. 尺寸核對:測量基礎的長、寬、高及地腳螺栓間距,需與變壓器底座尺寸完全匹配,允許偏差≤±10mm。
2. 水平度檢測:用水平儀測量基礎表面,水平度偏差需≤2mm/m,若超差需用墊片找平(墊片層數不超過3層)。
3. 承重確認:基礎混凝土強度需達到設計值(通常≥C30),且地基承載力需滿足變壓器總重量要求(可通過回彈儀檢測強度)。
設備開箱檢查

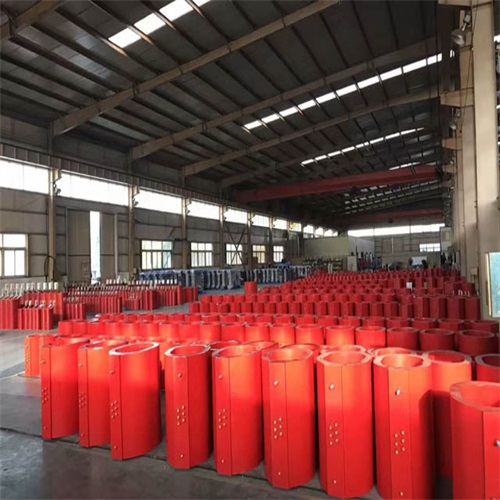

1. 外觀檢查:查看變壓器本體無碰撞變形,繞組絕緣層無開裂、破損,鐵心無松動,冷卻風機、溫控器等附件齊全。
2. 資料核對:確認產品合格證、出廠試驗報告、安裝說明書等技術文件完整,且設備型號、參數(容量、電壓等級)與設計一致。

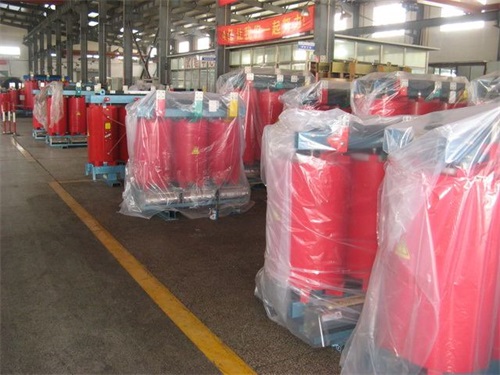

3. 絕緣保護:若變壓器運輸中有防潮包裝,需在安裝現場拆除,同時檢查絕緣電阻(用2500V兆歐表,高壓對地≥1000MΩ,低壓對地≥500MΩ)。
2. 核心安裝:4個關鍵工序
安裝過程需重點控制設備就位精度、接線質量及接地可靠性,避免后期運行隱患。
設備就位與固定
1. 吊裝操作:采用專用吊具(如尼龍吊帶),吊裝點需對應變壓器本體的吊環(禁止直接吊繞組或附件),起吊時保持設備平穩,避免傾斜碰撞。
2. 定位調整:將變壓器放置在基礎上,調整位置使底座與基礎地腳螺栓對齊,誤差≤5mm,隨后用螺母緊固(按制造商規定力矩,通常M20螺栓力矩≥80N·m)。
3. 防震處理:若安裝在振動環境(如車間),需在變壓器底座與基礎間加裝橡膠防震墊(厚度5-10mm),減少振動傳遞。
高低壓側接線
1. 線纜選擇:高壓側線纜截面需滿足額定電流要求(如10kV、1000kVA變壓器,線纜截面≥120mm2銅芯線),且絕緣等級與變壓器匹配(如10kV線纜絕緣等級≥10kV)。
2. 接線工藝:剝線時避免損傷線芯,接線端子與線纜連接需用液壓鉗壓接,且接觸面需涂導電膏(減少接觸電阻);螺栓緊固后,線纜無明顯受力(避免拉扯變壓器端子)。
3. 相位核對:高低壓側接線需按相位標記(如A、B、C相)對應,避免相位接反,可通過相序表確認相序正確。
冷卻系統安裝
1. 風機安裝:若為強迫風冷(AF),將風機固定在變壓器散熱器支架上,確保風機出風口與散熱器對齊,螺栓緊固無松動;風機線纜需穿管保護,接入溫控器對應端子。
2. 風道檢查:確保冷卻風道通暢,散熱器與柜體(若有)間距≥150mm,風機進風口無遮擋,避免影響散熱效率。
接地系統安裝
1. 本體接地:變壓器鐵心、外殼、柜體需分別用≥6mm2銅芯線可靠接地,接地端子與接地網連接牢固,接地電阻≤4Ω(用接地電阻測試儀測量)。
2. 中性線接地:低壓側中性點需按設計要求接地(如直接接地或經消弧線圈接地),中性線線纜截面與相線截面一致(或按制造商要求)。
3. 檢測驗收:安裝后的3項關鍵驗證
安裝完成后需通過檢測確認設備狀態,合格后方可通電試運行。
絕緣電阻復測
1. 測量范圍:分別測量高壓繞組對低壓繞組、高壓對地、低壓對地的絕緣電阻,數值需與出廠值接近(環境溫度20℃時,高壓對地≥1000MΩ),且無明顯下降。
2. 吸收比檢查:測量吸收比(R60/R15),需≥1.3(判斷絕緣是否受潮,若吸收比過低,需烘干處理)。
接線檢查與緊固
1. 全面復緊:用力矩扳手重新緊固所有接線端子(高低壓側、接地端子、風機接線),防止運輸或安裝中螺栓松動。
2. 通電測試:給溫控器、冷卻風機單獨通電,測試風機啟停正常,溫控器顯示準確(可模擬溫度信號,驗證風機啟停閾值)。
外觀與安全驗收
1. 安全距離:檢查高壓側帶電部分與柜體、接地體的距離≥125mm(10kV等級),低壓側≥20mm,滿足安全規范。
2. 標識張貼:在變壓器本體及柜體上張貼設備型號、警示標識(“高壓危險”“禁止攀爬”),且標識清晰、牢固。
