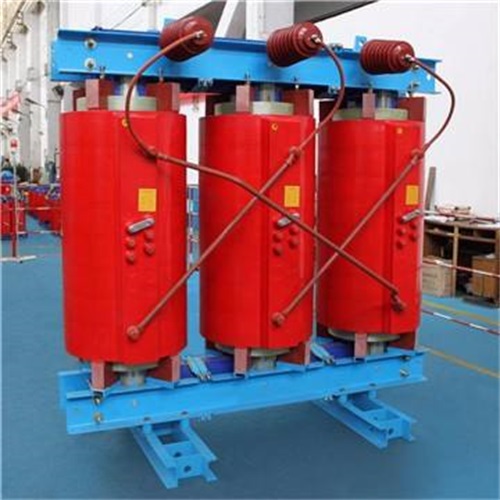

干式電力變壓器投運

　　干式電力變壓器的投運是確保設備安全、穩定運行的關鍵環節，需嚴格遵循“投運前檢查→空載試運行→帶載試運行→投運后監控”的流程，同時滿足電氣安全規范。以下是詳細操作步驟及注意事項：

　　一、投運前的準備與檢查(核心前提)

　　投運前需全面排查設備本身、輔助系統及周邊環境，消除潛在隱患，重點檢查以下內容：

　　1. 設備本體檢查

　　外觀與結構：確認鐵芯、繞組無變形、松動，絕緣層(環氧樹脂等)無破損、裂紋、爬電痕跡;高低壓接線端子緊固，標識清晰(如A、B、C相)，無銹蝕或氧化。

　　絕緣性能檢測：

　　1. 用2500V兆歐表測量高低壓繞組對地、高低壓繞組之間的絕緣電阻，阻值需符合規范(如10kV級變壓器，常溫下絕緣電阻≥100MΩ，且吸收比R60/R15≥1.3);

　　2. 檢查鐵芯接地是否可靠(單點接地，接地電阻≤4Ω)，避免多點接地導致渦流損耗過大。

　　分接開關檢查：若變壓器帶分接開關(用于調節輸出電壓)，需確認檔位位置與設計要求一致，手動操作分接開關時應靈活、無卡滯，接觸電阻≤500μΩ(可用直流電阻測試儀測量)。

　　2. 輔助系統檢查

　　冷卻系統：

　　自然冷卻(AN)：確認散熱氣道無堵塞，周圍無遮擋物，保證空氣流通;

　　強迫風冷(AF)：檢查冷卻風機(風扇)接線正確、轉向無誤，手動測試風機啟停正常，溫控器(如鉑電阻溫度傳感器)校準準確，能在設定溫度(如100℃啟動、130℃停止)自動控制風機。

　　保護與測量裝置：

　　確認過流保護、速斷保護、溫度保護(超溫跳閘)等繼電器接線正確，定值符合設計要求;

　　檢查電壓表、電流表、溫度表等儀表量程匹配，接線牢固，無損壞。

　　接地系統：變壓器外殼、鐵芯、中性點(若需接地)的接地干線連接牢固，接地電阻≤4Ω(可用接地電阻測試儀驗證)。

　　3. 環境與安全檢查

　　變壓器室/安裝區域無積水、粉塵、腐蝕性氣體，環境溫度≤40℃(超出需加強冷卻);

　　周邊無易燃易爆物品，安全距離符合規范(如與墻體、其他設備的最小距離≥0.8m，10kV級變壓器與人員通道距離≥1.2m);

　　投運前斷開所有負荷側開關，僅保留高壓側斷路器(或隔離開關)處于分閘狀態，確保“空載投運”條件。

　　二、投運操作流程(分階段執行)

　　1. 空載試運行(驗證設備基礎性能)

　　空載試運行是指變壓器僅接通高壓電源，低壓側開路，目的是檢查鐵芯、繞組及保護裝置的空載狀態穩定性，時長不少于1小時。

　　操作步驟：

　　1. 合上高壓側隔離開關(若有)，再緩慢合上高壓側斷路器，觀察變壓器是否有異常聲響(正常應為均勻的“嗡嗡”聲，無尖銳、爆裂或不均勻雜音);

　　2. 實時監控：記錄空載電流(約為額定電流的2%~8%)、空載損耗，測量低壓側空載電壓(應接近額定電壓，偏差≤±5%);

　　3. 檢查溫控器：若環境溫度較高，觀察風機是否按設定溫度自動啟動/停止，溫度顯示是否與實際一致(可用紅外測溫儀復核繞組表面溫度);

　　4. 保護測試：空載期間手動觸發溫度保護(如短接溫控器跳閘節點)，確認高壓側斷路器能可靠跳閘，保護功能有效。

　　異常處理：若出現“異音、空載電流過大、電壓偏差超標、保護誤動作”，需立即斷開高壓電源，排查原因(如鐵芯松動、繞組短路、分接開關檔位錯誤)。

　　2. 帶載試運行(逐步驗證負荷適應性)

　　空載試運行合格后，方可逐步投入負荷，避免突然加載導致沖擊。

　　操作步驟：

　　1. 分階段加載：首次帶載不超過額定負荷的25%，運行30分鐘;無異常則增至50%額定負荷，再運行30分鐘;繼續增至75%、100%，每階段均需監控;

　　2. 關鍵參數監控：

　　電流：高低壓側電流不超過額定值，三相電流不平衡度≤10%;

　　溫度：繞組溫度(通過溫控器讀取)≤155℃(F級絕緣)或180℃(H級絕緣)，溫升(溫度與環境溫差)≤100K(F級)或125K(H級);

　　電壓：高壓側電壓在額定值±5%范圍內，低壓側電壓偏差≤±5%(通過分接開關調節);

　　3. 持續觀察：100%額定負荷下穩定運行不少于2小時，期間無過熱、異音、保護動作，視為帶載試運行合格。

　　三、投運后的日常監控與維護

　　1. 短期監控(投運后24小時內)：每2小時記錄一次電流、電壓、繞組溫度，重點關注負荷波動時的溫度變化，確認冷卻系統響應正常。

　　2. 長期維護：

　　每日巡檢：檢查外觀、聲響、儀表讀數，確認無異常;

　　定期檢測：每月測量絕緣電阻(環境濕度變化大時需增加頻次)，每季度檢查分接開關接觸電阻、接地電阻;

　　故障處理：若出現“超溫跳閘、電流驟增、異音”，立即斷開電源，排查故障(如負荷過載、繞組短路、冷卻風機故障)，嚴禁帶故障運行。

　　四、安全注意事項

　　1. 投運操作必須由持證電工執行，嚴格遵守“停電驗電、掛接地線”等電氣安全規程;

　　2. 空載投運時，高壓側斷路器合閘速度需平穩，避免操作過電壓損壞絕緣;

　　3. 帶載過程中，嚴禁突然投入大容量負荷(如電機、變頻器)，需通過負荷側開關逐步合閘;

　　4. 變壓器室應配備應急照明、滅火器材(如干粉滅火器，禁止使用水滅火)，并設置“高壓危險”警示標識。

　　通過以上流程，可確保干式電力變壓器投運過程安全、合規，為后續長期穩定運行奠定基礎。若投運中遇到復雜問題(如絕緣電阻異常、保護頻繁動作)，需聯系設備廠家或?qū)I(yè)電氣工程師現場排查。
