戶外油浸式變壓器基礎圖

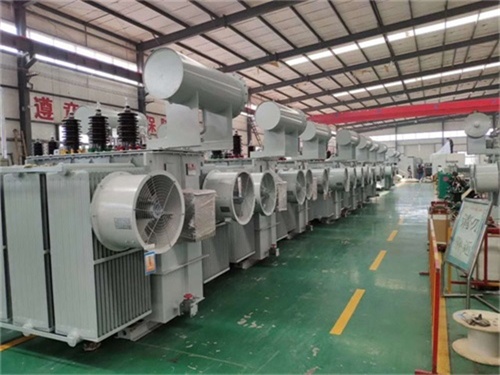

　　戶外油浸式變壓器基礎是確保變壓器穩定運行和安全的重要設施，以下是其相關介紹：

　　基礎形式：通常采用鋼筋混凝土基礎，固定在穩固的地基上，以承受變壓器的重量及運行時的振動。

　　基礎高度：根據國家標準及行業實踐，戶外油浸式變壓器的基礎高度通常建議≥500mm。在潮濕地區或有積水風險區域，基礎高度需高于當地歷史最高積水水位+200mm，以防止地面積水對變壓器造成損害。

　　承重能力：基礎需能承受變壓器滿載時的重量，包括變壓器本體、油重以及可能的過載重量。在設計基礎時，應根據變壓器的型號和規格，計算出所需的承重能力，并確保地基承載力滿足要求。

　　水平度：基礎表面水平度偏差應≤2mm/m，以避免變壓器傾斜導致漏油或散熱不均。

　　通風設計：基礎底部可設置通風孔，孔徑一般≤50mm，間距≥100mm，并加裝防鼠網，以確保變壓器底部空氣流通，輔助散熱。

　　防火與安全距離：當廠房外墻與屋外油浸式變壓器外緣距離小于規范要求時，外墻應采用防火墻，且與變壓器外緣距離不小于0.8米。廠房外墻距變壓器外緣5米以內時，在變壓器總厚度加3米的水平線以下及兩側外緣各加3米的范圍內，不應開設門窗和孔洞;范圍以外的防火墻上的門和固定式窗，其耐火極限不應低于0.9小時。

　　儲油設施：單臺油量在1000Kg以上的油浸式變壓器，應設置貯油坑及公共集油池，以防止油泄漏造成環境污染和火災風險。貯油坑的容積應能容納變壓器全部油量的20%，并鋪設厚度不小于250mm的卵石層。

　　接地與防雷：變壓器外殼與中性點及接地裝置連接應牢固，形成三位一體，確保電氣安全。接地電阻應符合相關標準要求，一般不大于4Ω。同時，根據當地氣象條件和防雷要求，采取適當的防雷措施，如安裝避雷器等。
