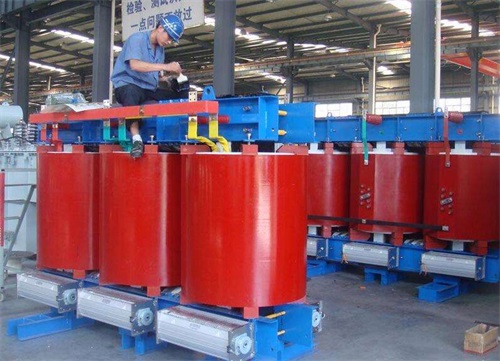

干式電力變壓器并聯技術

　　干式電力變壓器并聯技術的核心是滿足“四同”條件(電壓比、聯結組標號、短路阻抗、容量偏差)，通過精準匹配參數與規范操作，實現多臺變壓器共享負載、提升供電可靠性，同時避免環流導致的損耗與設備損壞。

　　一、并聯運行的核心前提：“四同”條件

　　多臺干式變壓器并聯前，必須嚴格滿足以下4項基本條件，這是避免環流、保證穩定運行的關鍵。

　　1. 電壓比相同(變比偏差≤±0.5%)

　　原理：若兩臺變壓器電壓比不同，并聯后二次側會產生電壓差，該電壓差會在繞組間形成環流(無需接負載即有電流)，導致銅損激增、繞組過熱。

　　要求：高、低壓側的額定電壓需完全一致(如均為10kV/0.4kV)，變比計算值的偏差需控制在±0.5%以內。可通過調整分接開關(若有)微調電壓比，確保匹配。

　　2. 聯結組標號相同

　　原理：聯結組標號決定繞組的接線方式(如Dyn11、Yyn0)與相位關系。若標號不同，二次側電壓相位差會達30°或60°，產生巨大環流(可能超過額定電流數倍)，瞬間燒毀繞組。

　　要求：并聯的所有變壓器需采用相同的聯結組標號(如均為Dyn11)，出廠時需核對銘牌，現場可通過變比測試儀驗證相位關系。

　　3. 短路阻抗的百分比值相同(偏差≤±10%)

　　原理：短路阻抗決定變壓器的負載分配能力。若短路阻抗差異過大，并聯后負載會向短路阻抗小的變壓器傾斜(該變壓器過載，另一臺欠載)，導致過載變壓器過熱。

　　要求：短路阻抗的百分比值(如6%)需一致，偏差控制在±10%以內。例如，A變壓器短路阻抗為6%，B變壓器需在5.4%6.6%范圍內。

　　4. 容量偏差≤3:1

　　原理：容量差異過大(如1000kVA與200kVA并聯)，即使前3項條件滿足，小容量變壓器也可能因負載分配系數不合理而過載。

　　要求：并聯變壓器的容量比建議不超過3:1，例如可將1000kVA與800kVA并聯，避免1000kVA與200kVA搭配。

　　二、并聯運行的關鍵技術環節

　　滿足“四同”條件后，需通過規范的接線、調試與監控，確保并聯系統穩定運行，核心環節包括3點。

　　1. 電氣接線設計

　　高壓側接線：采用“共母線”方式，每臺變壓器的高壓側通過斷路器(或負荷開關)連接至同一高壓母線，便于單獨投切與故障隔離。

　　低壓側接線：需采用“等長、等截面”的導線連接至低壓母線，避免因導線阻抗差異導致負載分配不均。同時，低壓側需配置中性線(N線)與保護地線(PE線)，且中性線需共用(確保三相平衡)。

　　保護配置：每臺變壓器需獨立配置過流、超溫保護，同時在低壓母線側配置總保護(如低壓斷路器)，防止單臺故障擴散至整個并聯系統。

　　2. 并聯調試步驟

　　并聯前需通過3步調試，驗證參數匹配性與系統安全性：

　　1. 空載并聯試驗：斷開所有負載，將多臺變壓器高壓側通電、低壓側并聯。測量低壓側環流值，若環流≤額定電流的5%，說明參數匹配合格;若環流過大，需重新核對電壓比與聯結組標號。

　　2. 帶載調試：逐步增加負載(從20%額定負載開始)，用鉗形電流表測量每臺變壓器的低壓側電流，計算負載分配率(實際電流/額定電流)。若分配率偏差≤10%，說明短路阻抗匹配合格;若偏差過大，需更換短路阻抗更接近的變壓器。

　　3. 過載測試：將總負載升至1.2倍額定總容量，運行30分鐘，監測每臺變壓器的繞組溫度(需≤絕緣等級最高允許值)，驗證過載時的穩定性。

　　3. 運行監控與維護

　　并聯系統運行中需重點監控2項指標，避免故障：

　　負載分配監控：定期(如每周)測量每臺變壓器的電流，確保負載分配均勻，若某臺電流持續偏高(超過額定電流的1.1倍)，需檢查短路阻抗或調整負載。

　　溫度監控：利用繞組預埋的PT100傳感器，實時監測每臺變壓器的繞組溫度，若某臺溫度異常升高(比其他臺高10℃以上)，需排查是否存在環流或散熱故障。

　　三、不同場景的并聯方案差異

　　根據供電需求(如民用配電、工業負載)，干式變壓器并聯方案需靈活調整，具體差異如下表所示：
