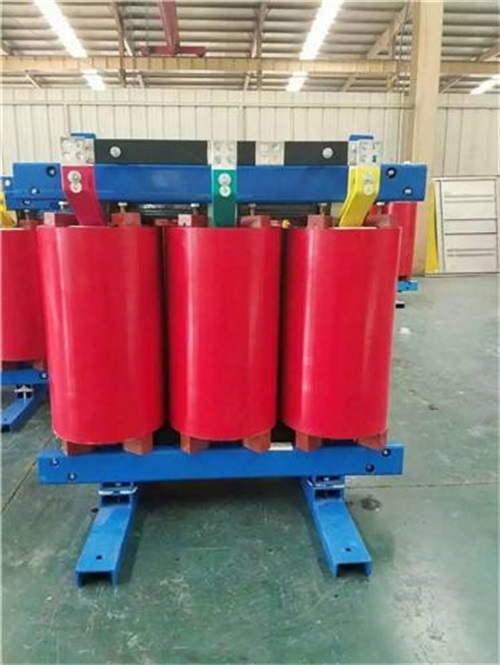

SCB12-100KVA/10KV/0.4KV干式變壓器
作者：變壓器廠 日期：2020-09-25 人氣：121055
1、精確測量干式變壓器接地電阻，針對額定電壓為12千伏的電力工程干式變壓器，人們一般選用3000V兆歐表。
2、檢測前解決干式變壓器高、底壓側各相樁頭開展充足充放電，排盡干式變壓器內部殘留，即可檢測。
3、檢測時，絕緣層搖表應置放于水準部位，手握著絕緣層搖表絕緣層位置，觀查表的表針隨搖晃漸漸地冉冉升起，在超過無窮大時瞬時速度短接兩接線頭：L與E。會發(fā)覺表針為“O”。方可再次應用搖表檢測接地電阻。
4、干式變壓器絕緣層分成“高(壓)對低(壓)，高(壓)對地，低(壓)對地”幾種狀況，如發(fā)覺干式變壓器接地電阻顯著差別，應應用屏蔽掉法檢測(將高、底壓側樁頭防水套管用銅心線短接至搖表屏蔽掉樁頭頂)，應用屏蔽掉法應特別注意屏蔽電纜為感應起電位置，應維持手對感應起電位置的間距。
5、要是檢測后，干式變壓器接地電阻值升高并不大，那表明干式變壓器內部及高、底壓防水套管位置有將會早已返潮，需由干式變壓器開展干躁解決。另提示下，檢測結束溫馨提醒對各相充放電后才可觸碰干式變壓器樁頭。
1、短接干式變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、干式變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。
3、輸入、輸出三相電源線應按干式變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，中性零線應與干式變壓器壓器中性零線相接，接地線與干式變壓器外殼(如干式變壓器有機箱應與箱體地線標志對應相連接)。 檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器 內部是否有異響、打火、異味等非正常現象，若有異常,請立即斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
