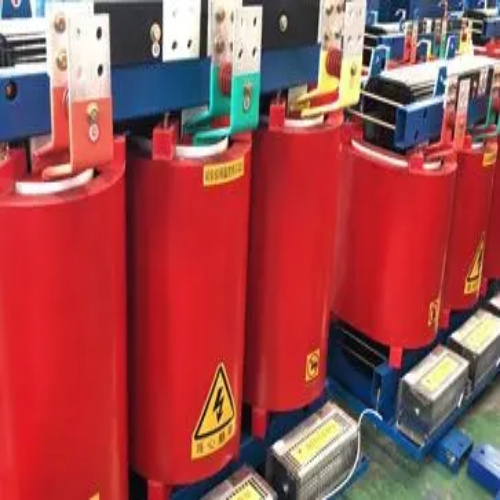

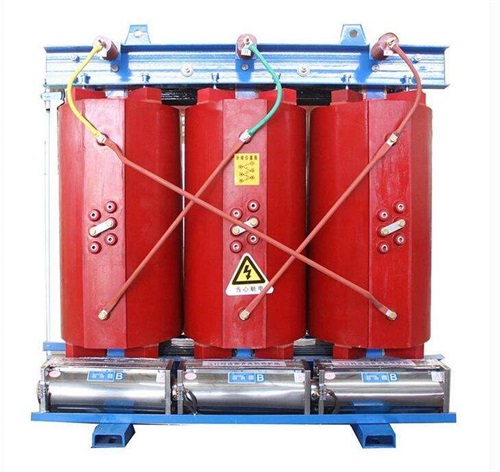

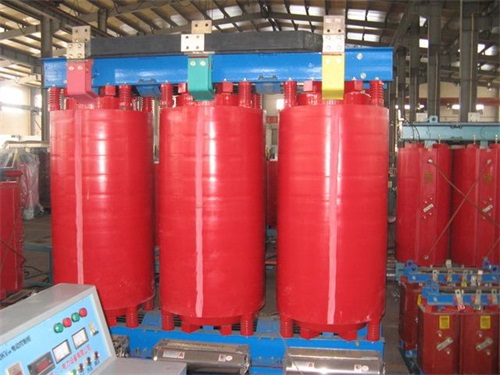

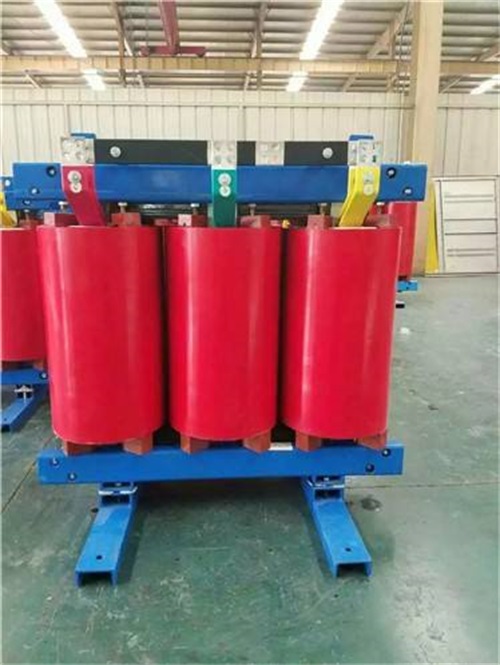

500KVA干式變壓器

　　500KVA干式變壓器是一種額定容量為500千伏安的干式電力變壓器，采用空氣冷卻方式，無需儲油柜，具有安全可靠、環保低噪、維護簡便等特點，適用于高層建筑、工業領域、公共設施等對防火、防爆、低噪音要求高的場所。

　　一、技術參數

　　額定容量：500KVA，表示變壓器在額定條件下的輸出能力。

　　電壓等級：高壓側通常為10kV，低壓側為0.4kV，可根據實際需求定制。

　　分接范圍：±2×2.5%，用于調整電壓以適應電網波動。

　　頻率：50Hz，符合國內電網標準。

　　聯結組別：Dyn11或Yyn0，根據負載性質選擇。

　　阻抗電壓：通常為4%-6%，影響短路電流大小。

　　冷卻方式：AF(強迫風冷)或AN(自然冷卻)，根據負載率選擇。

　　絕緣等級：F級或H級，反映繞組絕緣材料的耐熱能力。

　　溫升限值：100K-110K，指繞組溫度與環境溫度的差值。

　　空載損耗：≤1650W(SCB10型)，新型號如SCB14、SCB18更低。

　　負載損耗：≤7480W(SCB10型，75℃時)，新型號優化后更低。

　　噪音水平：≤55dB(距外殼1米處)，滿足靜音場所需求。

　　防護等級：IP20-IP55，根據使用環境選擇。

　　二、性能特點

　　安全可靠：

　　環氧樹脂澆注結構具有阻燃、防爆、自熄特性，火災時不會產生有毒氣體。

　　繞組不吸潮，鐵芯夾件有防蝕保護層，可在100%相對濕度下運行，停運后無需干燥處理。

　　抗短路能力強，短路阻抗標準值為4%-6%，可根據需求調整至8%以適應大容量電動機啟動。

　　環保低噪：

　　噪音水平≤55dB，適用于醫院、學校等靜音場所。

　　通過優化鐵芯疊片工藝和加裝減震墊，噪音可再降低5-8dB。

　　維護簡便：

　　全密封結構，免維護設計，無需排油池、防火消防設施和備用電源。

　　體積小、重量輕，占地空間小，安裝費用低。

　　節能高效：

　　空載損耗和負載損耗較早期型號顯著降低，符合國家能效標準。

　　例如，SCB14型變壓器空載損耗較SCB12型平均降低15%，負載損耗平均降低10%。

　　三、應用場景

　　高層建筑：如住宅小區、商業中心、酒店等，滿足防火、防爆、低噪音需求。

　　工業領域：適用于廠礦企業、化工、石油等場所，支持大容量電動機啟動和連續運行。

　　公共設施：如醫院、學校、數據中心、地鐵站、機場等，對供電質量和可靠性要求高。

　　特殊環境：如隧道、核電站、沿海地區(需增加防護罩和銅鍍鎳連接件)等。

　　四、選型建議

　　容量選擇：

　　根據實際負荷總功率乘以1.2倍安全系數計算，例如車間設備總功率300kW需選擇400kVA規格，并考慮未來擴容需求。

　　電壓調節：

　　電網電壓波動超過±10%時，選擇帶分接開關的型號，通過手動調節保證輸出電壓穩定。

　　防護等級：

　　標準配電室選擇IP20防護等級;凝露或粉塵環境選擇IP23或更高防護等級，并配套防潮加熱裝置。

　　能效等級：

　　優先選擇一級能效型號(如SCB18)，雖然初始成本較高，但長期運行節電量可覆蓋差價。

　　品牌與售后：

　　選擇具備國家能效標識備案、CQC產品認證、環境管理體系認證的品牌。

　　優先選擇質保期5年以上且提供終身技術支持的供應商。
