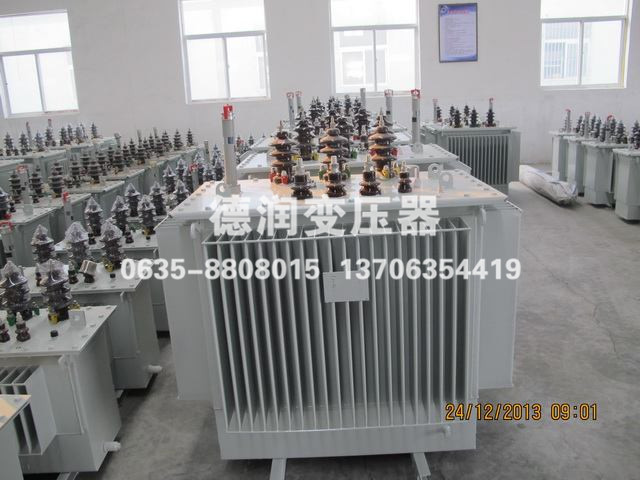

電力油浸式變壓器外殼

　　電力油浸式變壓器沒有保護殼，或者是有保護殼但冷卻空氣通過外科進入內部循環流動的電力油浸式變壓器，這種油浸式變壓器的冷卻方式用兩個字母表示，表示空氣，用a表示，二個字符用n或f表示，n表示自然循環，f表示強制循環。

　　例如，AN表示自冷電力油浸式變壓器。冷卻空氣可以在油浸式變壓器的外部和內部循環流通。AF意味著空冷，在電力油浸式變壓器的線圈下部設置風道，用冷卻風扇吹風，提高散熱效果。

　　在二種情況下，電力油浸式變壓器有保護殼

　　油浸式變壓器有保護殼，冷卻空氣不能通過殼進入內部循環。對于該電力油浸式變壓器，冷卻方式用4個文字表示。其順序如下。

　　1 )文字表示接觸線圈的制冷劑種類，文字a表示空氣，文字g表示其他冷卻氣體，例如氮?dú)狻?/span>

　　2 )2個字符表示與線圈接觸的制冷劑(氣體)的循環種類，字符n表示自然循環，字符f表示強制循環(例如風扇)

　　3 )3個字母表示與外部冷卻系統接觸的冷卻介質的種類，字母a表示空氣，字母g表示其他冷卻氣體。

　　4 )4個字母表示與外部冷卻系統接觸的冷卻介質的循環種類，字母n表示自然循環，字母f表示強制循環。
