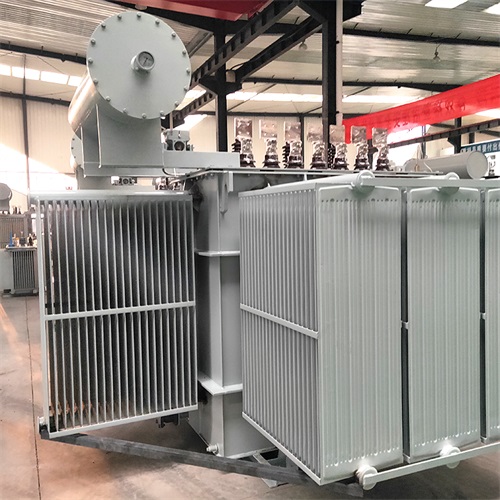

非晶合金變壓器設計

　　非晶合金變壓器設計涉及多個方面，包括材料選擇、結構設計、制造工藝等。以下是對非晶合金變壓器設計的詳細解析：

　　一、材料選擇

　　非晶合金變壓器的主要材料是非晶合金帶材，這種材料具有優良的鐵磁性，磁化或消磁能耗極低，因此用其制造的變壓器鐵芯能獲得極低的損耗值。非晶合金帶材的加工工藝復雜，材質硬而脆，剪切和變形加工困難，目前帶材規格主要有142mm、170mm、213mm三種寬度。在設計時，需要根據變壓器的容量選擇合適的帶材寬度，并采用相應的制造工藝將其制成長矩形截面的鐵芯。

　　二、結構設計

　　非晶合金變壓器的結構設計需要考慮多個因素，包括磁路設計、線圈設計、散熱設計等。

　　磁路設計：非晶合金變壓器的鐵芯通常設計為卷繞式結構，以減少磁路長度，降低鐵芯的磁滯損耗和渦流損耗。鐵芯可以采用搭接式卷鐵芯結構，便于組合成單相或三相變壓器鐵芯。對于三相變壓器，可以采用三相五柱結構或三相平面式卷鐵芯結構，以提高磁性能和降低空載損耗。

　　線圈設計：高低壓線圈采用長方形設計，合理選擇矩形線圈的長寬比，以使導線平均匝長與非晶合金鐵芯重量達到最優化。導線材料通常選用漆包扁銅線或銅箔，以確保良好的導電性能和機械強度。高壓繞組采用多層圓筒式結構，能夠有效分布電場，降低局部放電。

　　散熱設計：為了保持變壓器的穩定運行，需要設計有效的散熱結構。通常采用絕緣紙板條或木條粘在點膠紙上的形式，形成一、二次線圈之間的主空油道及高壓層間油道、低壓層間油道，以提高線圈的機械強度和散熱面積。

　　三、制造工藝

　　非晶合金變壓器的制造工藝相對復雜，需要采用專用的夾具和壓緊裝置來確保鐵芯的穩定性和緊密性。在制造過程中，需要注意以下幾點：

　　鐵芯制造：非晶合金帶材需要連續卷繞成環形或橢圓形鐵芯，并采用樹脂浸漬或夾緊結構來固定鐵芯。樹脂浸漬可以增強鐵芯的機械強度，同時起到絕緣作用。夾緊結構則通過機械方式固定鐵芯，保證其在運行中的穩定性。

　　線圈繞制：在線圈繞制過程中，需要確保線圈的緊密性和穩定性?？梢圆捎命c膠紙來保證線圈整形尺寸不發生回彈，并采用絕緣紙板條或木條來增強線圈的機械強度和散熱面積。

　　總裝配：在總裝配過程中，需要注意鐵芯與線圈的配合，以及各部件的緊固和絕緣處理。同時，還需要進行必要的測試和調試，以確保變壓器的性能和安全性。

　　四、設計優化

　　為了進一步提高非晶合金變壓器的性能和使用壽命，可以考慮以下設計優化措施：

　　降低損耗：通過優化磁路設計和線圈設計，進一步降低鐵芯的磁滯損耗和渦流損耗，以及線圈的電阻損耗和漏磁損耗。

　　提高散熱性能：采用更有效的散熱結構，如增加散熱面積、優化散熱通道等，以提高變壓器的散熱性能。

　　增強機械強度：通過采用更堅固的材料和制造工藝，增強變壓器的機械強度，提高其抗短路能力和抗震能力。

　　環保與節能：在設計過程中注重環保和節能要求，采用環保材料和制造工藝，降低變壓器的能耗和排放。

　　綜上所述，非晶合金變壓器的設計需要綜合考慮材料選擇、結構設計、制造工藝以及設計優化等多個方面。通過合理的設計和制造工藝，可以制造出具有優良性能和長壽命的非晶合金變壓器，滿足電力系統的需求。
