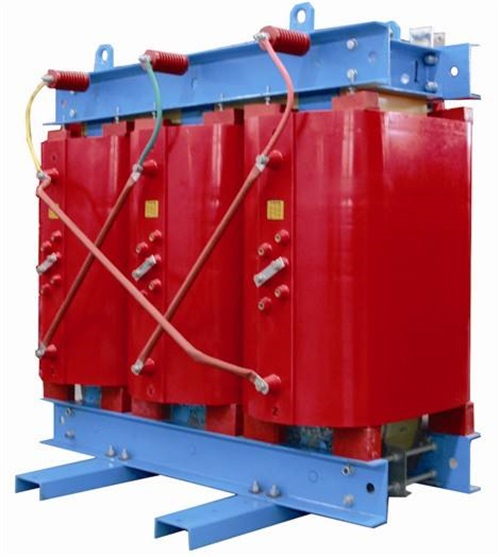

干式變壓器設計規范

作者：變壓器廠日期：2020-08-08 人氣：1182

　　我們在進行干式變壓器生產的時候需要考慮個方面的因素，除開考慮一切正常工作中的規定外，干式變壓器設計也要考慮：容積、凈重、溫度、成本費等規定，因此，具體干式變壓器的設計并不是一件非常容易的事兒。下邊大家來了解一下有關干式變壓器設計的有關專業知識。

　　一個具體干式變壓器還存有輸電線電阻器、漏感、接觸電阻、遍布電感器、升溫(銅損、鐵損)這些難題，依據不一樣的干式變壓器種類，一些主要參數不可以忽視。

　　干式變壓器制作大家必須了解下列信息內容：

　　1、干式變壓器骨架規格型號(干式變壓器骨架樣子、干式變壓器骨架尺寸、干式變壓器骨架原材料)

　　2、線圈匝數與導線規格(原副邊線圈匝數、輸電線直徑)

　　3、耗損與升溫

　　4、輸電線構造：多芯線應平扁線

　　5、繞阻構造：雙層或按段饒制

　　6、端空設計：按絕緣層電位差設計端空

　　干式變壓器骨架規格型號實際上便是要明確橫截面積和工作中點。一般輸出功率決策橫截面積尺寸，輸出功率越大，橫截面積越大。有經驗公式定律能夠迅速依據輸出功率明確橫截面積，還可以立即查詢表。

　　干式變壓器骨架原材料明確后，依據其特點曲線圖，我們要挑選適合的工作中點B0。B0太交流會造成磁飽和狀態，很小又會促使容積巨大、凈重沉、功能損耗大、成本增加。

　　當開關電源頻率、工作中點B0、橫截面積都明確后，就可以測算出每伏線圈匝數，用鍵入工作電壓除于每伏線圈匝數就可以獲得原邊線圈匝數。從而能夠求取副邊線圈匝數。

　　輸電線直徑在于電流強度，而電流強度又在于工作電壓調節率或升溫，受二者相互管束，哪一個約束算出去的J值小，就挑選哪一個J值。J值小毫無疑問不容易有升溫/工作電壓調節率難題，但也不是越低越好，J小得話，輸電線直徑太粗了，銅凈重大、容積大、成本增加，有時候線包薄厚很有可能超出干式變壓器鐵芯對話框規格，沒辦法線圈電感。

　　電流強度J和升溫有什么關系呢?許多新手很有可能想起去查書，實際上，干式變壓器設計是一項理論性較強的工作中，基礎理論派這時候早已吃不開了，這時必須很多社會經驗。也有些人很有可能會埋怨材料不夠，這不是難題，沒有材料能夠做測驗獲得。就象沒有DIP元器件封裝數據，你徹底能夠立即用直尺量出腳位間隔來。不清楚程序流程錯誤緣故，徹底能夠根據調節尋找。

　　升溫和銅損鐵損相關，和排熱標準相關，帶散熱器的溫度就低，散熱器上面有散熱風扇的溫度更低，工作轉速快的毫無疑問溫度又要減少了。除此之外，還和外界工作溫度相關，在南極洲零下50度，升溫就并不是難題，在地球赤道荒漠里，升溫很有可能造成干式變壓器鐵芯磁特點曲線圖改變，從而磁飽和狀態，喪失干式變壓器作用。總而言之決策升溫的要素很繁雜：芯管到封裝的傳熱系數、觸碰總面積、表面光澤度、導熱硅膠、熱管散熱器原材料容積、面積、鰭形、鍍層原材料、色調、空氣的密度、水流量等相互決策升溫。

　　因而，電流強度J和升溫的關聯只有憑工作經驗明確了。一般通過經驗公式定律明確。說白了經驗公式定律就是指：根據一系列結果可反復的試驗，獲得數據信息曲線圖，應用數值計算方法方式多項式擬合，獲得經驗公式定律。此公式計算在大家的工作經驗范疇內恰當，能夠精確預測分析結果，能夠反復認證。留意：經驗公式定律存有局限，假如預測分析結果不對，就必須再度調整經驗公式定律，提升大家的工作經驗。由此可見，工作經驗越多，越不易錯誤，要想設計好干式變壓器必須累積很多工作經驗。

　　終究，干式變壓器是一種產品，大家沒有必需每一次都從頭開始設計，那般太虛度光陰。這時，運用報表、EXECLexcel表、經驗能夠大大的加速設計速率。

　　例如：能夠要求電流強度J選2.5A/立方毫米，內繞阻J適度減少，外繞阻J適度提升，排熱好的乃至能夠做到10A/立方毫米，那樣就無需詳盡測算了。

　　之上便是有關干式變壓器設計的有關專業知識，期待對大伙兒有一定的協助。針對干式變壓器您假如也有別的疑惑，能夠關心本企業官網開展資詢。
